| 타공망 / 여백에 관하여 |
| |
|
 |
펀칭에 대한 타공가공 |
|
|
| 도면 (1) |
도면 (2) |
 |
 |
A ：양측의 구멍의 구석으로부터 구석까지 의 치수
B ：양측의 구멍의 중심으로부터 중심까지 의 치수 |
상기 스케치와 같이, 지정의 범위내에서 펀칭 가공 합니다. ( 단 , 일그러짐이
약간 남는 경우가 있습니다 ) |
|
| |
| |
|
|
경사면, 원형의 타공가공 |
|
|
| 4개바늘의 경우 |
2개바늘의 경우 |
 |
 |

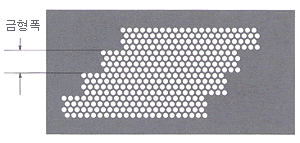

상기 스케치와 같이 , 상부와 하부에 대해서
금형폭의
단차가 생깁니다.
(단 , 1개바늘
가공의 경우는 단차가 누그러집니다 ) |
|
|
| |
| |
|
|
가장자리에 대한 타공가공 |
|
|
| 도 면 |
설 명 |
 |
A ：판의 구석으로부터 가장 가까운 구멍의
구석까지 의 치수
B ：판의 구석으로부터 가장 가까운 구멍의 중심까지
의 치수의 2종류가 있기 때문에 주의해 주세요. |
|
| |
|
| |
|
| |
|
|
|
|
